汽車PTC加熱器鎖附技術雖是小細節，卻是確保加熱器可靠工作和延長使用壽命的關鍵環節。
在新能源汽車熱管理系統中，PTC加熱器的可靠性直接影響整車安全性與用戶體驗 。鎖附作爲其制造過程中的“隐形關鍵工藝”，不容輕視。從簡單的機械固定到智能的自适應緊固，鎖附技術的創新不斷推動著PTC加熱器性能的提升和成本的降低。在其制造過程中，鎖附工藝是保障産品性能與可靠性的關鍵環節。請跟著小編一起瞭解汽車PTC加熱器的鎖附工藝“關鍵”突破口 。
一 .
汽車PTC加熱器的鎖附

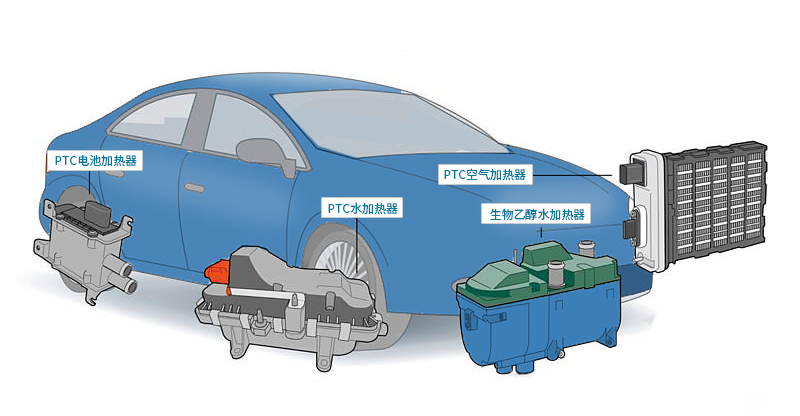

- PTC加熱器 -
PTC加熱器的“鎖附”是指通過螺栓、螺母等緊固件，将PTC加熱器本體與安裝支架 、殼體或整車結構進行可靠連接的過程。在汽車制造中 ，PTC加熱器通常安裝在電池包、空調系統或底盤結構中，其鎖附點需滿足以下要求 ：
▲ 高扭矩精度：防止過緊導緻殼體變形或陶瓷片破裂；二 .
汽車PTC加熱器的鎖附難點
在新能源汽車熱管理系統中 ，一個看似簡單的固定方式，卻承載著安全與效能的雙重使命 。盡管鎖附是常規裝配工藝，但在PTC加熱器應用中，存在以下特殊挑戰：
1. 材料脆弱，扭矩控制精度要求高
PTC加熱器内部多爲陶瓷發熱片與鋁制散熱片組合，材料脆性大 ，鎖附扭矩一旦超限，極易導緻陶瓷片開裂，引發加熱失效或絕緣擊穿。
2. 多螺栓同步鎖附，受力不均風險高
部分PTC加熱器採用多點鎖附（如4~8顆螺栓），若未實現同步擰緊，易造成殼體翹曲 ，影響密封性與熱接觸面平整度。
3. 空間受限，傳統工具難以作業
受整車布置限制，PTC加熱器安裝位置常位於電池包底部或儀表台内部，操作空間狹小 ，人工或傳統氣動工具難以進入。
4. 熱脹冷縮與防松要求
PTC加熱器在工作時溫度可達80~120℃，冷熱循環頻繁，易導緻螺栓預緊力衰減，存在熱松脫風險。
三 .
應用案例分析
◎項目背景
某頭部新能源車企在其新一代純電車中，採用高功率PTC加熱器，用於電池低溫預熱。該PTC加熱器共有4顆花型ST 4.0*16自攻螺絲鎖附，擰緊孔位下沉10mm進行擰緊作業。
客戶核心需求：
在滿足擰緊孔位下沉10mm進行完成擰緊作業下，需扭矩、角度數據可上傳MES系統服務器，同時實現産品全自動擰緊 。

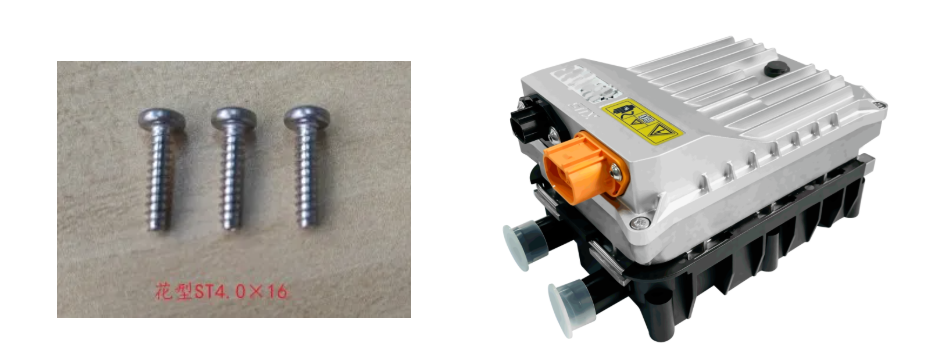

- 産品細節圖 -
◎ 解決方案
針對汽車PTC加熱器生産中對鎖附工藝特殊結構擰緊、數據化及全自動化擰緊作業，我們制定瞭以下詳盡的技術解決方案，旨在打造一個高精度、高可靠性、全流程可追溯的智能化生産工位 。
1）下沉鎖附：特殊工藝攻克難點
原理：該模組利用真空吸附，在螺絲被送至批頭後，将其主動吸附並保持在正確姿态。在進行下沉10mm的擰緊作業時，擰緊軸在運動模組的驅動下，攜帶被牢牢吸附的螺絲，平穩深入地進入下沉孔位。
技術亮點：
吹加吸模組利用真空吸附 ，可精準直達下沉孔位擰緊作業。
極高的到位率：真空吸附力克服瞭重力與潛在的氣流幹擾 ，確保螺絲在抵達孔底前不發生傾斜或脫落。
完美的垂直度：螺絲被強制保持在批頭中心，避免瞭在狹小空間内因傾斜而導緻的 “斜鎖” 現象
可靠的啓動：螺絲底部與螺紋孔完全接觸後，電批才啓動旋入 ，從根本上避免瞭卡釘、磕牙和啓動滑牙等問題 。
系統價值： 成功解決瞭特殊結構帶來的自動化瓶頸，将高難度的深孔鎖附作業轉化爲穩定、可靠的标準化流程 ，顯著提升直通率與設備綜合效率。
2）數據追溯：全過程質量監控
智能電批實時上傳擰緊扭矩、角度數據，支持全程追溯與曲線分析，從源頭杜絕不良品 ，讓質量數據一目瞭然。
技術亮點：
數據採集：智能電批每次擰緊作業中，會生成一條擰緊曲線 。曲線完整記錄瞭扭矩、角度與時間的對應關系 。系統不僅記錄最終的扭矩和角度值，更能通過曲線分析功能，識别 “滑牙”、 “交叉螺紋” 等潛在缺陷，實現100%在線質量監控。
數據傳輸與上傳：電批通過通信協議，與車間網絡層的MES系統服務器建立通信，将數據包（通常包含設備ID、螺絲位号、産品序列号、扭矩、角度、狀态、時間戳等信息）上傳至數據庫。
數據追溯與應用：每一個PTC加熱器産品都可憑借其唯一序列号，回溯到生産時每一顆螺絲的精確擰緊數據。
3）全自動擰緊：高柔性自動化單元
自動送釘機+吹加吸擰緊模組+智能電批,配合三軸移動機構，實現無人化精準全自動送釘擰緊。
技術亮點：
① 運動執行單元：高精度三軸直線移動機構
架構：採用伺服電機驅動的X-Y-Z直角坐标三軸結構，構建一個穩定的三維工作空間 。
精度：重複定位精度可達±0.02mm，確保擰緊軸能夠無幹涉地精準定位至每一個螺絲孔位。
控制：由中央PLC統一控制，運動軌迹與節拍經過優化，實現高效 、柔性的路徑規劃，适應多型号産品的快速換線。
② 供料單元：全自動送釘機
負責螺絲的自動排序、篩選與輸送，通過送釘管将螺絲穩定供應至擰緊模組，實現不間斷的連續作業。 此集成方案實現瞭從供料、定位到擰緊的全流程無人化操作，大幅提升生産節拍與産品一緻性。
可靠送釘：集成“吹加吸”智能擰緊模組，結合氣壓送釘的高效與真空吸附的可靠，確保螺絲在移動過程中姿态穩定。
③ 鎖附執行單元：吹加吸擰緊模組 + 智能伺服電批
智能電批：採用高性能伺服電批，具備精確的扭矩與角度控制功能。其内部傳感器能實時採集並反饋擰緊過程數據。
吹加吸模組：此爲本方案應對自動化挑戰的關鍵部件。它結合瞭 “吹” （氣壓送釘）的高效率與 “吸” （真空吸附）的高可靠性。
工作流程：螺絲通過送釘機及管道被吹送至批頭前端，随即由模組内置的真空發生器産生負壓，将螺絲牢牢吸附在批頭上。此過程有效解決瞭螺絲在送達過程中可能出現的脫落、傾斜、卡釘等問題。
◎ 方案總結
本方案通過自動化執行單元、全過程數據閉環與特殊工藝模組的深度融合，不僅精準滿足三項核心需求，更構建瞭一個高可靠性、高透明度的全流程無人化生産，爲提升産品質量與生産數字化水平提供有力支撐。
